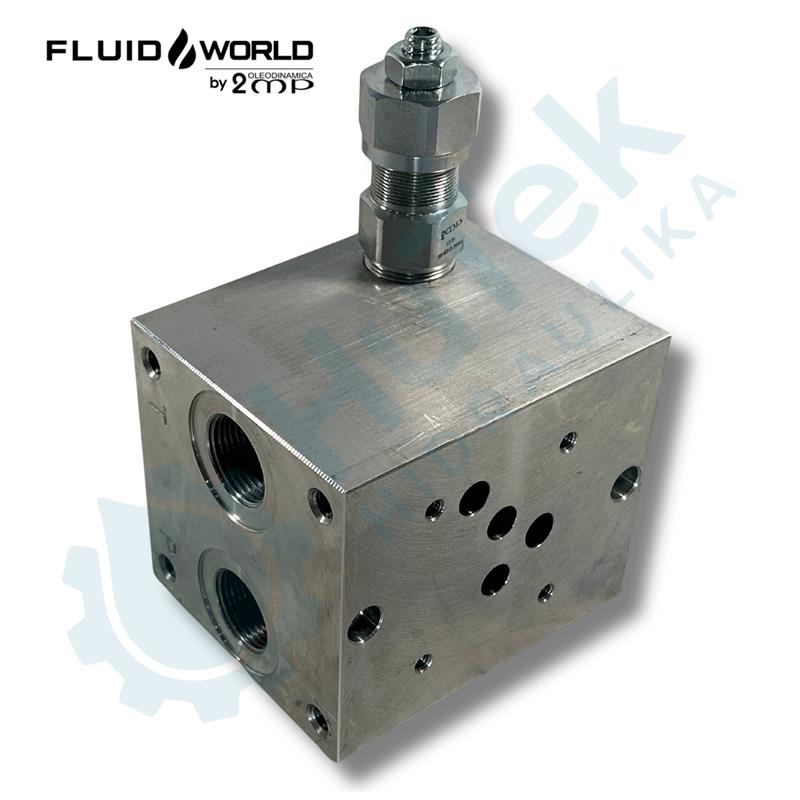

PODLOŽNA PLOČA SA SIGURNOSNIM VENTILOM ZA 1xNG10
Materijal: aluminij
Radni vodovi (A, B) G3/4" = sa strane
Tlačni vod (P) i povratni vod (T) G3/4" = bočno
Sigurnosni ventil raspon 75-250 bara
Slični proizvodi
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Raspon tlaka: 100-350 bar.
Kako spojiti:
Ventil se montira između NG6 razvodnika i podnožne ploče.
Funkcija ventila:
Sigurnosni ventil ograničava maksimalni tlak u sustavu na namještenu postavku ventila. Kada tlak u krugu dosegne namještenu postavku, ventil se otvara i sprječava daljnje povećanje tlaka u sustavu.
Raspon tlaka: 100-350 bar.
Kako spojiti:
Ventil se montira između NG10 razvodnika i podnožne ploče.
NG10(CETOP 5) ventili su robusniji modularni,standardizirani hidraulički ventili.
Popularni izbor u konstrukciji hidrauličkih sustava zbog svoje kompaktne veličine, jednostavne montaže, širokog izbora funkcija te pouzdanom upravljanju pri visokim opterećenjima.
Protok Q = 150 L/min
Maksimalni radni tlak (P,A,B)= 320 bar
Maksimalni tlak u povratu (T)=140 bar
Temperatura ulja: -20°C do 80°C
